在我们日常使用的电脑硬盘、磁带、甚至某些手机元件中，有一种材料几乎无所不在，那就是铁磁体。它之所以重要，是因为它能“记住”磁性方向，用来存储信息——这正是“自旋电子学”（spintronics）的起点。而所谓“自旋”，其实是电子自带的一种微小的量子属性，就像一个小磁针，朝一个方向旋转。上亿个电子的自旋同向排列，就形成了我们熟悉的磁场。

但在铁磁体的“对立面”，还有一种材料，许多人从未听说过，却早已令物理学家心驰神往。它叫做反铁磁体（antiferromagnet）。顾名思义，它里面的电子自旋是一正一负地排列的，像士兵交错排成两队，互相抵消彼此的磁性。最终的结果就是——从外部看不到任何磁场。

正是这种奇特的排列方式，让反铁磁体拥有了铁磁体所无法比拟的潜力：速度更快、频率更高、不会干扰周围设备。在理想情况下，它可以成为超高速通信、低能耗计算的核心材料。

问题是，这种材料几乎无法被探测，更难以控制。如何知道他们的动作？如何下达指令？这是反铁磁材料的本质困境：它太安静了，安静到你几乎无法察觉它是否在运作。

几十年来，研究者们尝试用光学、热、甚至电信号来“窥探”反铁磁材料的内部动态，但效果始终不理想，特别是在纳米尺度下——也就是芯片技术真正需要的尺寸级别。更别说如何操控这种隐形的磁力军团了。

正因如此，物理学界一直将高效探测与精准操控反铁磁体内部自旋，视作自旋电子学的“圣杯”。它不是因为炫酷才被追逐，而是因为一旦突破，就可能彻底改写信息技术的未来。

量子隧穿 + 2D材料：科研团队如何破解“看不见的磁场”？

接受一个事实：电子不是一个点，而是一团“波动的存在”。这是量子力学的基本图景。一个电子可以穿越本不该穿越的障碍物，这种现象被称为量子隧穿。它不是靠撞击过去，而是像水波穿过栅栏的缝隙——不走寻常路，却真实发生。

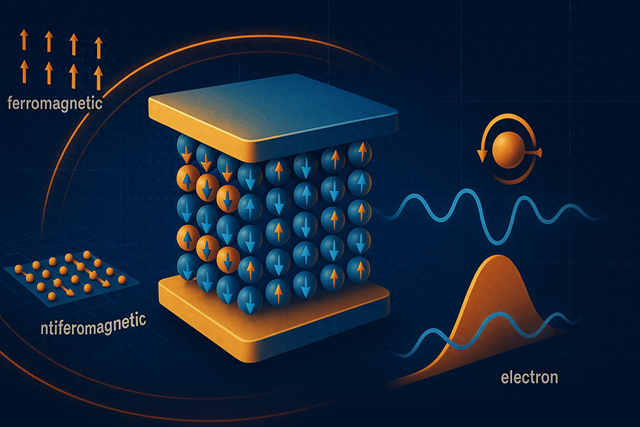

最近，科学家制造了一种微小的器件，叫做隧穿结（tunnel junction），它的核心是：在两个电极之间夹一层极薄的绝缘材料，当电子以特定方式“隧穿”过去时，其行为会受到材料内部磁性状态的影响。

对于反铁磁材料来说，这一巧妙设计解决了两个核心问题：第一，它终于提供了一种电信号层面上的探测手段——当自旋发生变化时，隧穿电子的“电阻”也会随之改变，就像有人轻轻转动了一个隐藏的旋钮，信号便可被读取。第二，它极大地缩小了所需器件的体积，达到了微米级别，比以往技术整整小了一千倍，真正达到了芯片级的尺度。

但是，仅仅能够“看见”是不够的。为了进一步控制这些悄无声息的自旋运动，研究团队还融合了另一个前沿领域的成果——二维材料。这是一类原子厚度的材料，比如石墨烯、硫化钼等，它们不仅薄，而且可以精确堆叠、扭转、编排，从而制造出量身定制的物理环境。

团队采用的策略是：将二维反铁磁体嵌入隧穿结构中，再利用“自旋轨道转矩”效应，驱动其内部的自旋运动。简单来说，他们通过在材料中注入一个电流，这个电流不是直接推动电子，而是激发出一个“自旋流”，就像一股专门作用于“旋转方向”的力。它不改变电子数量，却可以“扭动”电子自旋。

更精妙的一点是：通过“扭转”堆叠的二维层，研究人员故意打破了材料的对称性，从而只作用于其中一层的自旋，而不影响另一层。这就像是你用一根细针挑起多层布料中的某一层，单独拉动它——一个原本在纳米尺度几乎无法想象的控制行为，现在通过层间角度设计实现了。

这种组合——电信号 + 隧穿结构 + 自旋流 + 扭转二维材料，让原本“不可见、不可控”的反铁磁自旋运动，在实验室中首次被“精准捕捉、局部操控”。

在纳米尺度、极高频率下读取量子自旋的能力，从前只能在理论中设想，现在已经成为实验中的现实。

高频振荡器的未来——让电子跳起“超快舞蹈”

现代科技的核心节奏，是频率。

无论是手机基站、雷达系统，还是数据中心的处理器，谁能在更高频率下稳定运行，谁就能在信息战场上取得先机。问题是，传统材料的频率上限已越来越接近物理极限。铁磁体，在自旋电子学的应用中曾立下赫赫战功，但它们的振荡频率天花板，也限制了技术的想象力。

反铁磁体，恰好是一种天生善舞的材料。由于其整体没有宏观磁场，但内部的相互作用极强，使得它们的自然振荡频率比铁磁体高出数百倍，甚至逼近太赫兹级别。这是一个几乎无人涉足的信息频谱“无人区”——快得足以开辟出全新的通讯协议，甚至重塑无线通信架构。

研究团队用一句话总结了他们的发现：“反铁磁材料拥有实现高频纳米振荡器的巨大潜力。”而这不再是一个遥远的梦想，而是一条正在铺展的科研路径。
